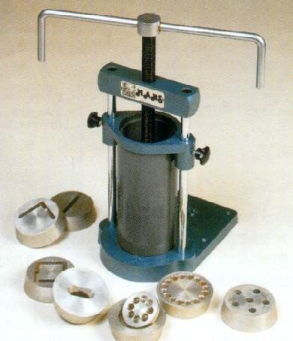

 Extrusionadoras de arcilla

Para ver información general de Extrusionadoras, pulse en:

Para obtener tubos y perfiles de todo tipo.

Mod. Pequeña:
  • Hasta un Ø máximo de 80 mm.
Modelo Grande:
  • Hasta un Ø máximo de 160 mm.
INSTRUCCIONES DE MANEJO:
Sujetar la máquina en una mesa sólida mediante 4 tornillos alojados en los orificios de la base. Proceder al llenado del tubo depósito con arcilla bien amasada y homogénea, dejando espacio para la introducción del pistón. Fijar el pistón mediante el descenso de la abrazadera deslizante de sujeción. Girar la palanca de accionamiento hasta que a través de la boquilla surja el perfil de arcilla de la forma deseada.

HILERAS - BOQUILLAS NORMALIZADAS INCLUIDAS CON LA MAQUINA:
Medidas de grueso, lado y exteriores aproximadas.
(Otras medidas y formas bajo demanda)

BOQUILLA
FORMA
Mod. Pequeña
Mod. Grande

Grueso: 7 mm
Grueso: 8 mm.
Tubo cilíndrico
Ø exterior: 80 mm.
Ø exterior: 160 mm.
Tubo cuadrado
Lado exterior: 56 mm.
Lado exterior: 110 mm.
Triángulo
Lado exterior: 70 mm.
Lado exterior: 140 mm.
Perfil
Lado exterior: 60 mm.
Lado exterior: 120 mm.
Perfil
Lado exterior: 80 mm.
Lado exterior: 160 mm.
